A-设计准则
决定管道和组件设计的三个基本标准是：
-流速
-压力损失
-管道机械强度（压力、温度和应力）
B-设计程序
对于管道的每个部分，（公众号：爱空分圈，为大家提供翻译）已知流量和所需压力，通常的选择顺序如下：
-应最终确定管道的直径，以便在给定管道运行中的最大流量下，在消耗点处获得所需的压力。应根据每条管道单独计算的经济流速来选择。
-验证速度并可能调整直径，以便观察速度限制。
-根据所需的压力阻力选择管道厚度。
C-氧气管道流速计算
管道某一段速度的选择取决于各种因素，如管道粉尘和异物含量等。
速度是指在压力、温度和流量条件下计算出的给定截面内的气体速度。
|
流速 |
= |
(1.313 x Q x TZ)/(D2P) |
|
V |
= |
气体流速 m/s |
|
Q |
= |
标准大气压下的流量（ m3/h） |
|
T |
= |
气体温度（K） |
|
P |
= |
绝对压力（Bar） |
|
Z |
= |
流动条件下的压缩系数 |
|
D |
= |
管材内径 (mm) |
D-碳钢管道中最大推荐流速:
|
氧气管道类别 |
m/sec(max) |
|
工作压力小于20kg/cm2(G) |
10 |
|
工作压力介于20~42 kg/cm2(G) |
8 |
尽管管道中氧气的速度取决于所选管道的材质和管道系统设计的压力范围。尽管国际标准和规范允许管道中氧气的流速更高，但考虑到所达到的主要工艺质量和清洁度，本规范建议的流速仅限于上述值。

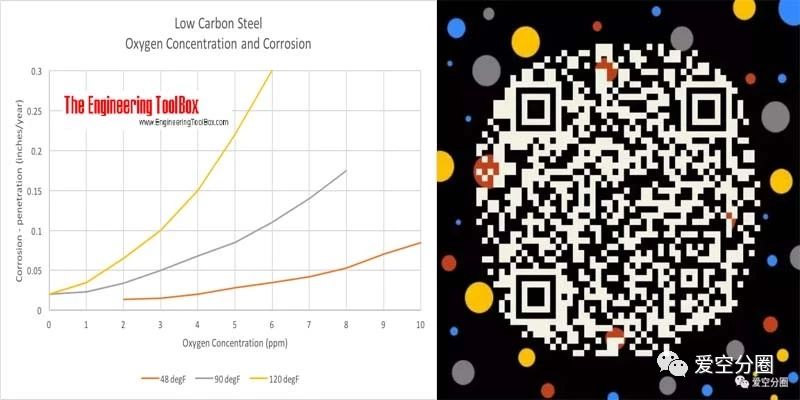

E-低碳钢氧气浓度与腐蚀关系图
（爱空分圈作品，未经允许，严禁转发）
