立足国内工业气体赛道，IG品牌持续深耕气体全产业链服务，助力国内装备与工程技术扬帆出海。管道图纸作为工程项目落地的通用技术语言，是海内外项目对接、跨境施工、海外验收的核心基础。从前期规划设计、物资提报、工厂预制、现场安装、试压调试，直至最终竣工验收与后期运维。标准化图纸体系既能保障国内项目施工质量，也能适配海外企业的审图规范，为中国管道工程企业出海拓客、海外项目落地筑牢技术根基。

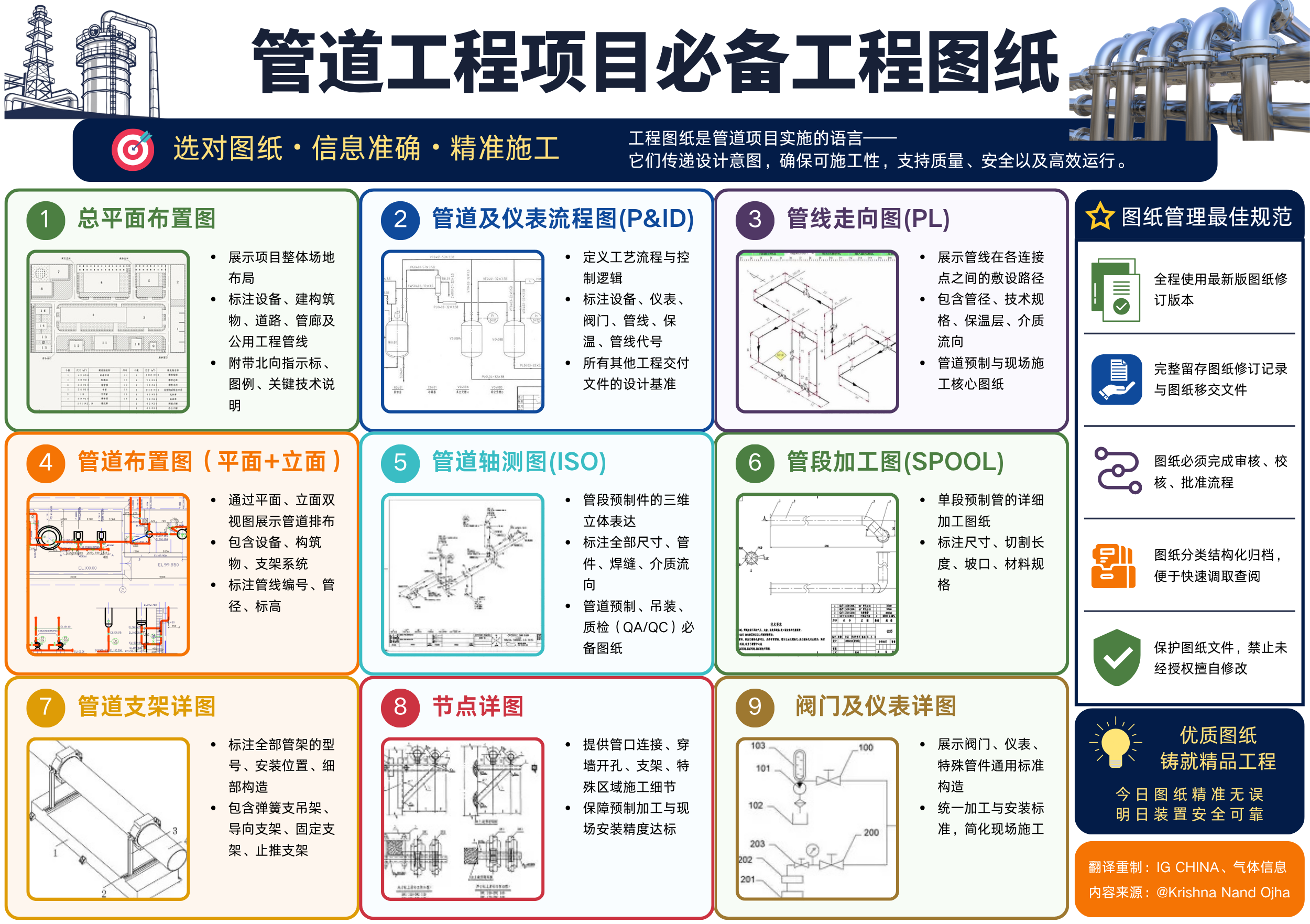

很多入行不久的工程人员，常常混淆各类管道图纸的定义、功能及适用场景。今天为大家系统梳理管道工程13类全套核心技术图纸，完整覆盖项目全施工周期，内容贴合现场实操，建议工程人收藏留存！
属于土建总图专业核心图纸，是项目前期场地统筹规划的基础依据。图纸完整标注厂区整体用地规划、项目边界范围、场地坐标与朝向、建构筑物、设备基础、厂区道路、管廊廊道及公用工程设施的整体布局。主要用于项目前期场地平整、区域划分、设备定点、施工总平面规划，仅体 现整体场地布局，不细化设备与管道安装细节。
装置工艺设计的基础蓝本，用于直观体现整套生产装置的核心工艺逻辑与物料流向。图纸重点标注核心工艺设备、物料输送路径、介质运行工况、完整工艺顺序及上下游工序关系，无管道编号、管径、阀门、仪表等安装及控制细节。主要用于工艺方案论证、工艺优化、初步设计交底，是后续P&ID图纸绘制的核心基础。
管道工程项目的纲领性核心图纸，贯穿设计、施工、调试、风险分析全流程。图纸精细化标注全厂所有工艺管道、阀门、自控仪表、检测点位、联锁保护系统、安全泄压设施及配套辅助系统的配置与布局，明确装置完整的工艺控制逻辑、安全设计标准与操作工况。是工程详细设计、HAZOP风险分析、现场施工交底、系统调试及竣工验收的权威核心依据。
区别于厂区总平面布置图，为工艺管道专业专属图纸，聚焦单套装置内部设备与管道整体排布。通过平面、立面、剖面多维度视图，精准标注装置内设备安装坐标、设备间距、管道整体走向、操作空间及检修预留余量。主要用于把控装置整体布局合理性，指导现场标准化施工，为后期设备巡检、运维、检修提供空间依据。
现场管道敷设安装的专项施工图纸，是现场布管作业的直接指导文件。图纸详细规划所有工艺、公用工程管线的敷设路径与走向，明确管线编号、管径规格、材质、安装标高、敷设坡度、精准定位坐标，同时细化管道与设备管口、土建结构、管廊构架的对接方式与安装要求，全面指导现场精准布管、规范施工，规避管线碰撞、安装偏差等问题。
管道工厂预制、精准安装的核心图纸，以三维立体单线形式呈现单根管线的完整结构，可读性强、无视角偏差。图纸标注管线精准安装尺寸、焊缝编号、管件阀门规格型号、支吊架安装位置及标高，附带单段管线材料明细与预制加工参数。所有管道预制加工、现场对口安装均以ISO图为唯一依据，是管道标准化预制、精准施工的关键文件。
作为ISO轴测图的配套深化图纸，针对复杂异形管段、密集管件连接、特殊工艺管线进行细化拆解。将整体复杂管线拆分为标准化独立预制管段，精准标注管段加工尺寸、坡口形式、焊缝位置、管件参数、材质要求及加工精度标准，适配工厂批量标准化预制作业。同时作为管道预制质检、出厂验收、现场对接核查的重要依据，大幅提升管道预制施工效率与标准化程度。
管道支撑固定系统的专项施工图纸，专门明确全项目管道各类支吊架的安装位置、型号规格、结构形式与安装工艺。涵盖固定支架、导向支架、限位支架、弹簧支架、管托、吊耳等所有管道支撑构件，精准匹配不同管径、不同介质、不同工况的管道受力需求。核心作用是保障管道整体结构稳定，有效管控管道热胀冷缩、冷缩位移，规避管道振动、变形、脱落、应力超标等安全隐患。
管道工程专属核心技术文件（配套图纸使用），行业标准为MTO（Material Take Off，材料下料单），管道工程不适用BOM清单（设备专业专用）。该清单全面汇总项目所有管道耗材，包含管材、管件、法兰、阀门、螺栓、垫片、支吊架、密封件等全部材料的规格、型号、材质、数量。广泛应用于工程预算、物资提报、批量采购、库存管控、成本核算、现场领料，是管道项目物资精细化管理、成本管控的核心依据。
阀门、现场检测仪表及自控元件的专项安装深化图纸。针对各类阀门、压力表、变送器、流量计、开关阀等设备，细化安装工艺细节，明确导压管、脉冲管线、仪表伴管、固定支架的布设方案、安装间距与施工规范，统一全项目设备安装标准，杜绝非标施工问题，保障阀门、仪表安装精准、投用稳定、检测数据可靠。
专属野外长输压力管道项目的核心施工图纸，包含线路平面图与纵断面图两大核心部分。图纸完整标注长输管道全程敷设走向、管线起止点、公路/河流/管线交叉穿越点位、管线接驳接口、全程定位坐标、埋深标高、敷设坡度等关键数据。主要用于长输管道全线放线、管沟开挖、管道敷设、对口对接、穿越施工，为野外长输管道全流程施工提供精准技术指导。
全项目通用的标准化节点施工图纸，统一项目常规施工节点的工艺标准。涵盖管道排水、排气、疏水节点、支吊架标准安装、墙体/楼板/设备穿管封堵、管道基座、防腐保温收口等通用施工节点。通过标准化详图统一全项目施工工艺，杜绝施工乱象与非标做法，全面提升管道工程整体标准化施工水平，保障同类节点施工质量一致。
项目竣工验收、资料归档、后期运维改造的永久定型技术文件。竣工图严格依据现场实际施工情况绘制，真实还原管道、设备、仪表的实际安装状态，完整整合施工全过程中合规的设计变更、工程洽商、现场签证、审批通过的施工调整等所有有效变更内容，且配套完整的变更审批附件。是项目竣工验收、工程资料归档、后期设备运维、检修改造、改扩建施工的唯一权威技术依据。
从项目前期规划设计、图纸深化、物资提报，到工厂标准化预制、现场精准安装、系统调试，再到后期竣工验收、运维改造，13类管道工程技术图纸各司其职、层层衔接、相互配套，构建了完整、规范的管道工程技术体系。全套图纸的精准落地与规范使用，是保障管道工程项目施工安全、工程质量、建设效率的核心基础，也是工程人员做好现场施工与技术管理的核心抓手。
